1，概述
TD 係列線性差動變壓器式位移傳感器是一種高可靠性的 LVDT 位移傳感器。它可用於汽輪機汽缸膨脹，閥位開度位移測量。由於產品的耐用性和高精度性，因此它有著廣闊的應用範圍。
2，測量原理

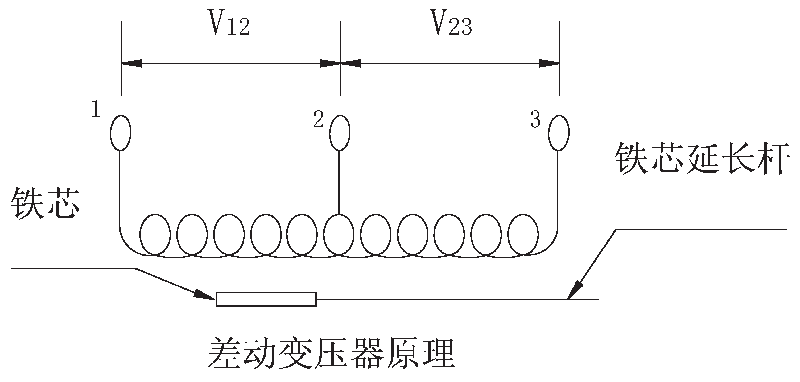

如圖所示，當一個鐵芯在螺旋線圈內移動時 1 與 2 之間的阻抗和 2 與 3 之間的阻抗產生變化。當 1 與 3 之間供給一恒定的電壓時，由於這些阻抗的變化是與鐵芯的移動成正比，即電壓的變化與鐵芯的位移成線性比例關係，所以取出 V12、V23 的電壓差值即可測量出鐵芯的位移量。
3，技術參數
1）行程範圍：
ENT-TD-1 次閥位傳感器：0 ～ 20、35、50、100、150、200、250、300、350、400、500、600mm
ENT-TD-2 熱膨脹傳感器：0 ～ 25、35、50mm
ENT-UT-81 油箱油位傳感器：±100、±200、±300、±400mm
◎ 勵 磁：1500Hz，10 ～ 20VAC
◎ 線性阻抗：250Ω±50Ω（1500Hz）
◎ 線 性 度：有效全量程的 ±1.5%
◎ 使用溫度：-10 ～ 100 ℃
◎ 相對濕度：≤ 90% 非冷凝
2）型號規格對照圖：
ENT-TD-1係列LVDT傳感器
ENT-TD-2 係列 LVDT 傳感器

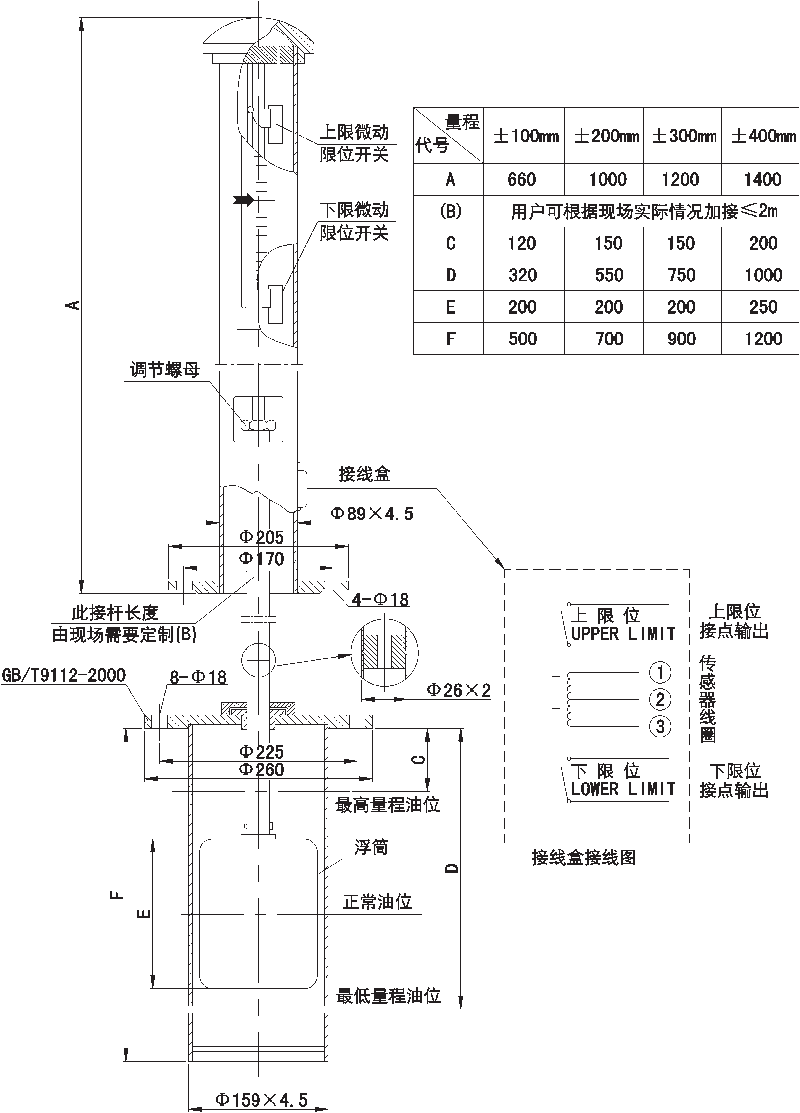

ENT-UT-81A 型直接浸入接管式
ENT-UT-81B型接管式液位指示器

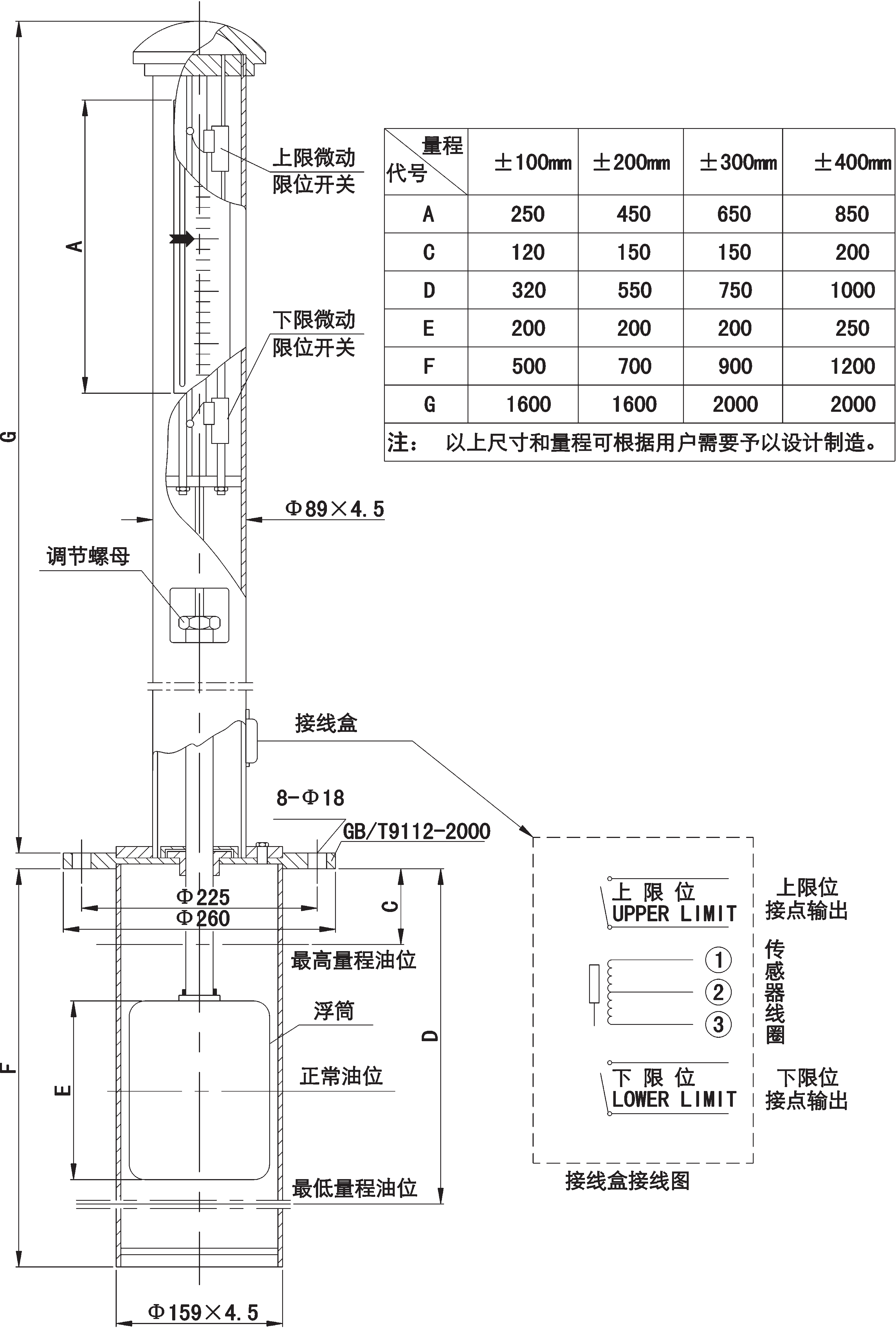

ENT-UT-81C型直接浸入式液位指示器
4，訂貨指南
